descrição

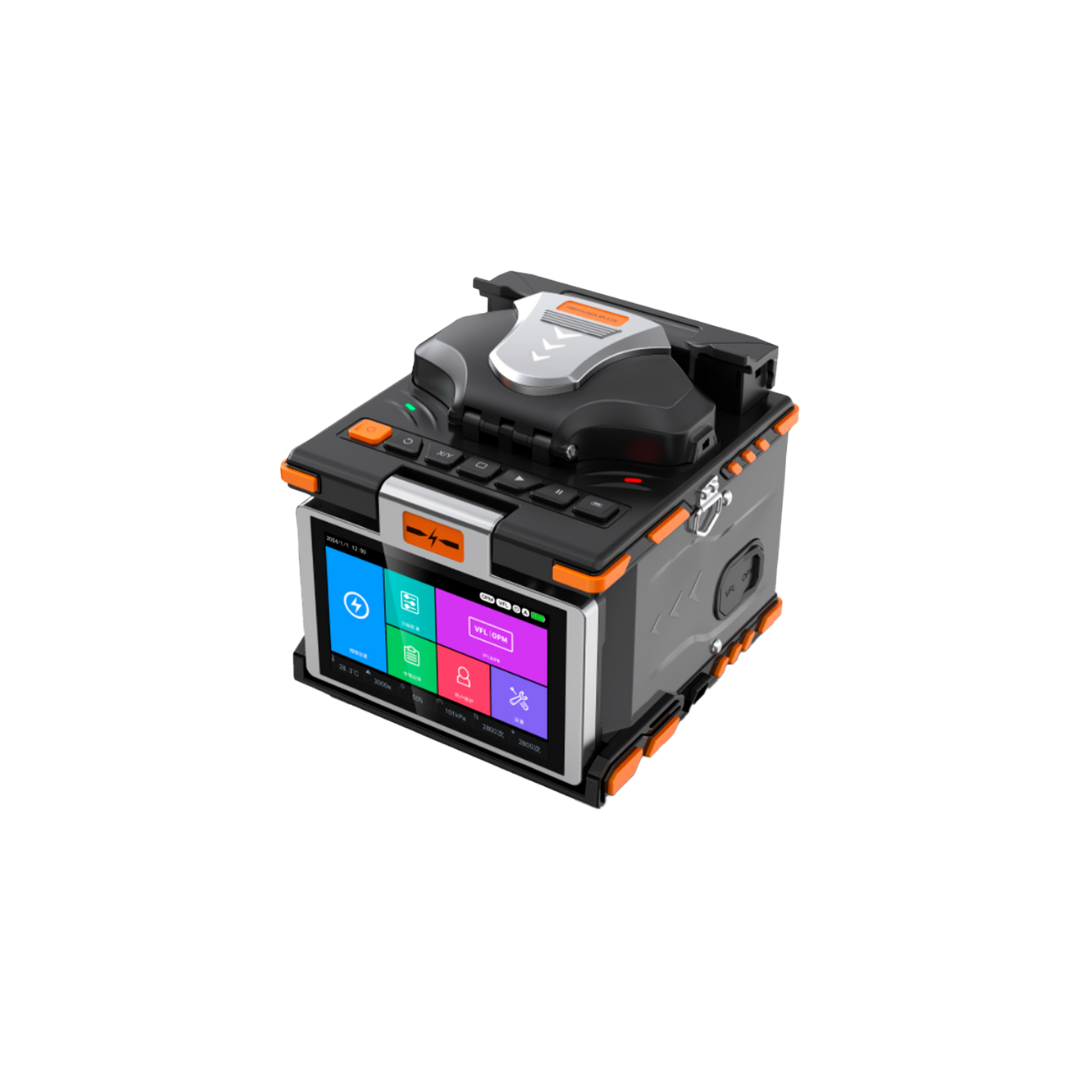

A Máquina de Fusão de Fibra Óptica FiberVix FV1010 é um equipamento inteligente e totalmente automático, desenvolvido para garantir alta precisão, eficiência e confiabilidade em emendas de fibra óptica. Conta com sistema de alinhamento por núcleo ou revestimento, acionamento por seis motores de alta precisão e tempo de fusão de apenas 8 segundos. Possui aquecimento rápido em 18 segundos, tela touch articulada e recursos integrados como VFL e OPM, tornando o processo de instalação e manutenção de redes FTTH mais ágil, seguro e profissional.







Especificações Técnicas

Desempenho

• Tempo de fusão: 8 segundos (típico para SMF)

• Tempo típico de aquecimento: 18 segundos

• Modos de fusão: 7 modos com baixíssima perda

• Perda de emenda (splice loss):

  • 0,02 dB (SMF)

  • 0,01 dB (MMF)

  • 0,04 dB (DSF / NZDSF)

Sistema Óptico e Mecânico

• Método de alinhamento: Núcleo da fibra ou revestimento (cladding)

• Sistema de focalização: Automático com 6 motores

• Ampliação:

  • 300x (X/Y)

  • 150x (sincronização X/Y)

• Teste de tração: 1,96 a 2,25 N

Compatibilidade de Fibras

• Tipos de fibra: SMF (G.652), MMF (G.651), DSF (G.653), NZDSF (G.655)

• Diâmetro da fibra:

  • Revestimento: 80 a 150 µm

  • Camada de proteção: 0,1 a 3 mm

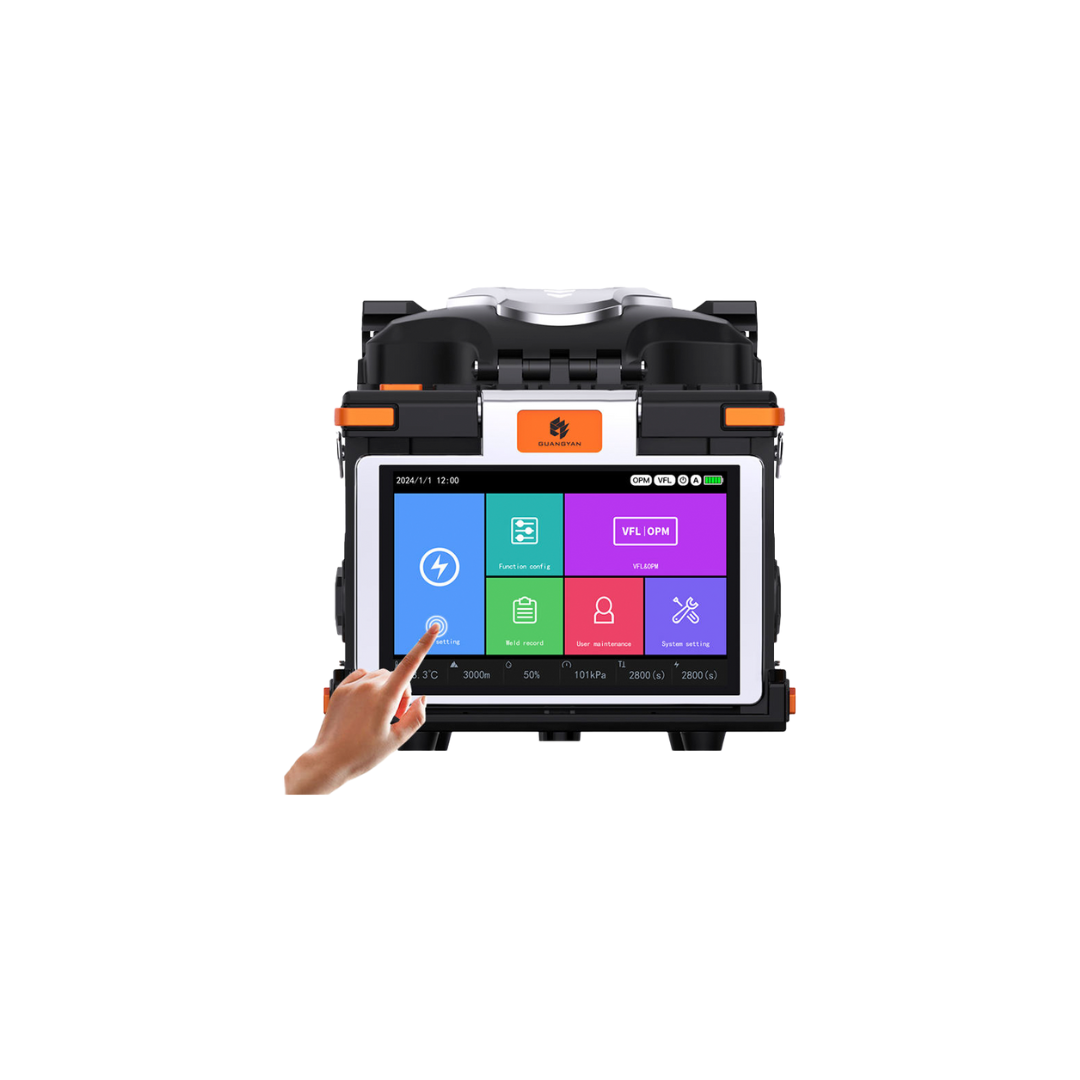

Tela e Interface

• Tela: LCD touch capacitiva

• Tamanho: 4,3 polegadas

• Articulação: Até 180°

• Interface: GUI gráfica inteligente

• Armazenamento: 10.000 registros de fusão e 1.000 imagens

VFL e OPM Integrados

• Fonte de luz vermelha (VFL): ≥ 10 mW

• Medidor de potência óptica (OPM):

  • Faixa: -70 a +3 dBm

  • Comprimentos de onda: 850 a 1625 nm

  • Incerteza: ±0,5%

Bateria e Alimentação

• Capacidade da bateria: 5200 mAh

• Autonomia: Até 200 ciclos de fusão e aquecimento

• Tempo de carregamento: ≤ 3,5 horas

• Entrada de carregamento: AC 100–240 V | 50/60 Hz

• Saída USB: 5 V / 500 mA

Dimensões e Peso

• Dimensões da máquina: 156 x 155 x 152 mm

• Peso (com bateria): 1,74 kg

• Dimensões da maleta: 342 x 280 x 187 mm

• Peso total: 4,7 kg

Condições de Operação

• Temperatura de trabalho: -15°C a +50°C

• Umidade: Até 95% RH

---

Itens Inclusos

• Unidade principal (máquina de fusão / splicer)

• Maleta de transporte

• Clivador de fibra óptica

• Alicate Miller de três cavidades

• Fonte de alimentação

• Pincel de limpeza

• Frasco para álcool isopropílico

• Alça de ombro para transporte

• Fibra especial para calibração

• Manual de instruções

• Certificado e cartão de garantia

• Embalagem em caixa de papelão reforçada
